Notă: RSTP va intra în conflict cu protocolul inel atunci când este activat. Când planificați, acordați atenție proiectării soluției de redundanță a stratului 2, fie că utilizați arborele sau inelul. Deconectați mai întâi rețeaua de inele de comutare pentru a evita furtunile de rețea cauzate de inele logice și setați toate comutatoarele de dip ale comutatorului la oprire.

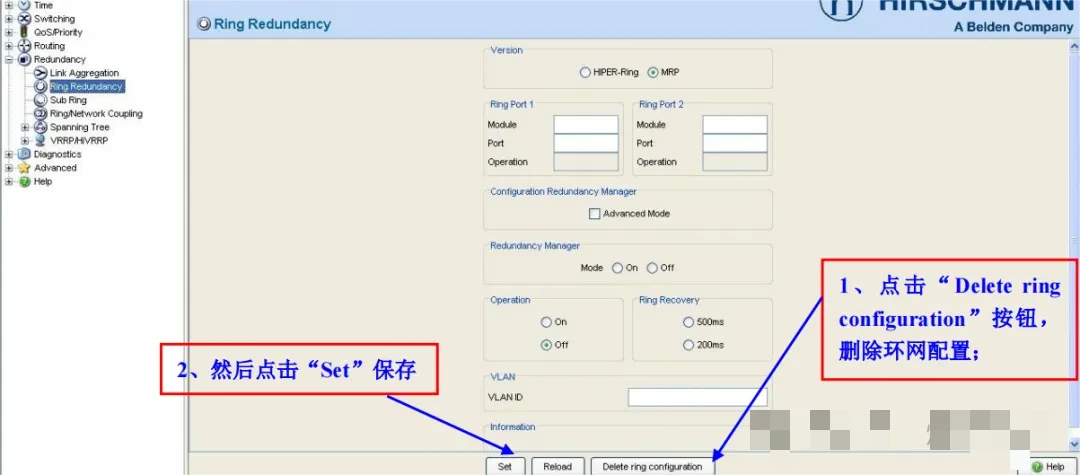

1. Conectați -vă la interfața de configurare a comutatorului și introduceți interfața de configurare a rețelei de apel, așa cum se arată în figură pentru a șterge configurația rețelei de apel:
Faceți clic pe butonul „Ștergeți configurația inelului” pentru a șterge configurația rețelei de inel; apoi faceți clic pe „Set” pentru a salva
Activarea RSTP va intra în conflict cu protocolul inelar, așa că acordați atenție selecției soluției de redundanță a stratului 2 !!!

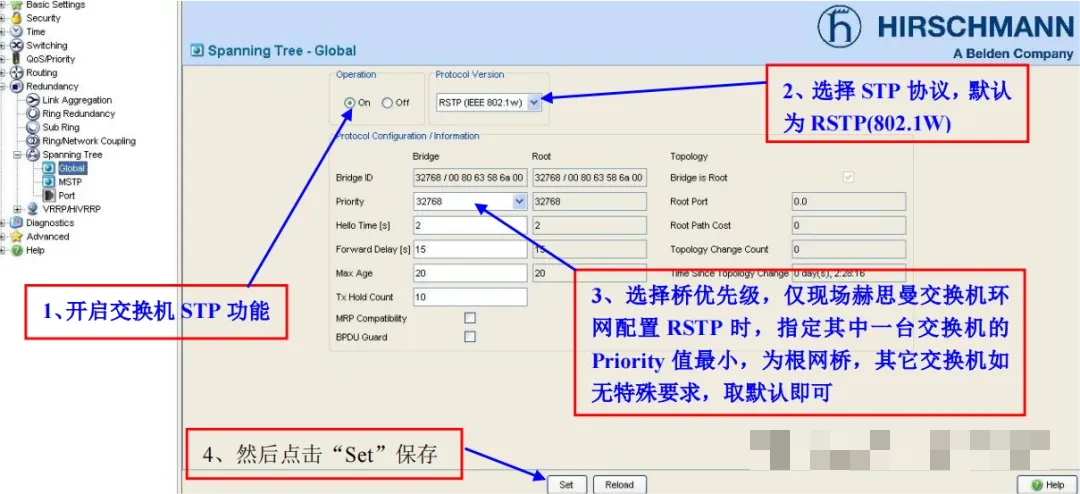

2. Introduceți interfața de configurare RSTP și configurați comutatorul RSTP, așa cum se arată în caseta roșie de mai jos:
Funcționare: Activați funcția STP comutator
Versiunea produsului: selectați protocolul STP, implicit este RSTP (802.1W)
Selectați prioritatea podului. Când configurați RSTP pentru rețeaua de inel Hirschmann Switch, specificați un comutator cu cea mai mică valoare prioritară ca punte de rădăcină. Dacă nu există cerințe speciale pentru alte comutatoare, utilizați valoarea implicită.

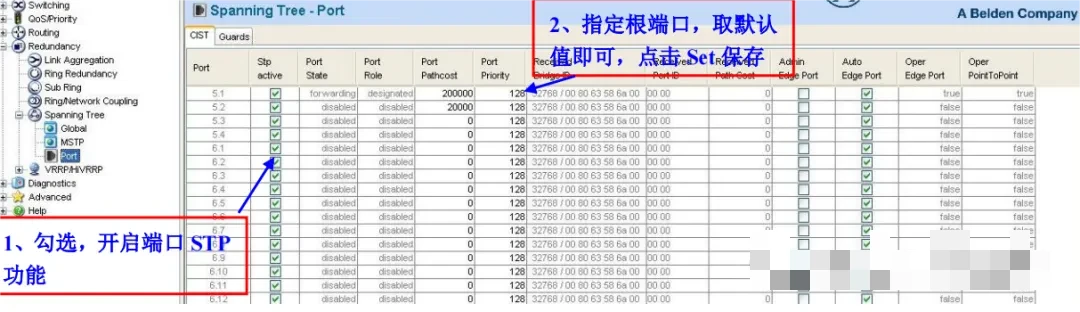

3. Introduceți interfața de configurare a portului comutator RSTP, așa cum se arată în caseta roșie de mai jos
STP Active: Verificați pentru a activa funcția Port STP
Portul Port: Specificați portul rădăcină, luați valoarea implicită și faceți clic pe Set pentru a salva.

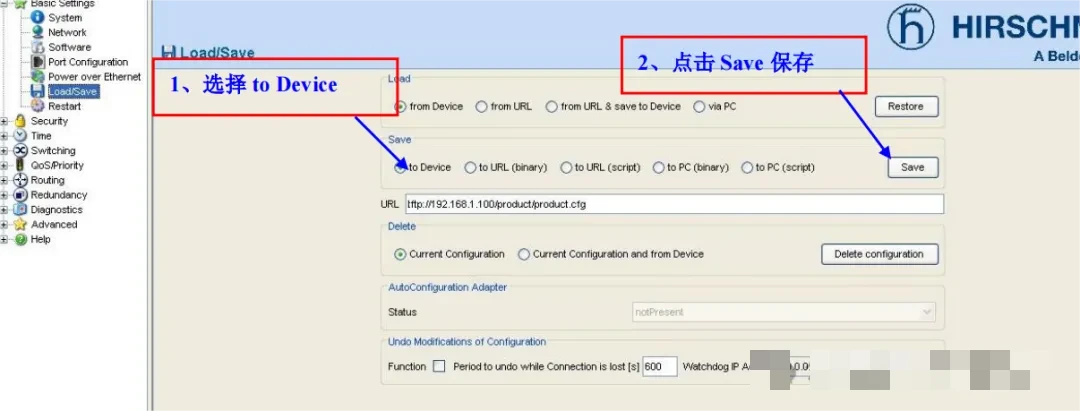

4. Salvați configurația comutatorului
Salvare: Selectați pe dispozitiv și faceți clic pe Salvați
