WeidMuller ZDU 2. 5 1608510000

Versiune

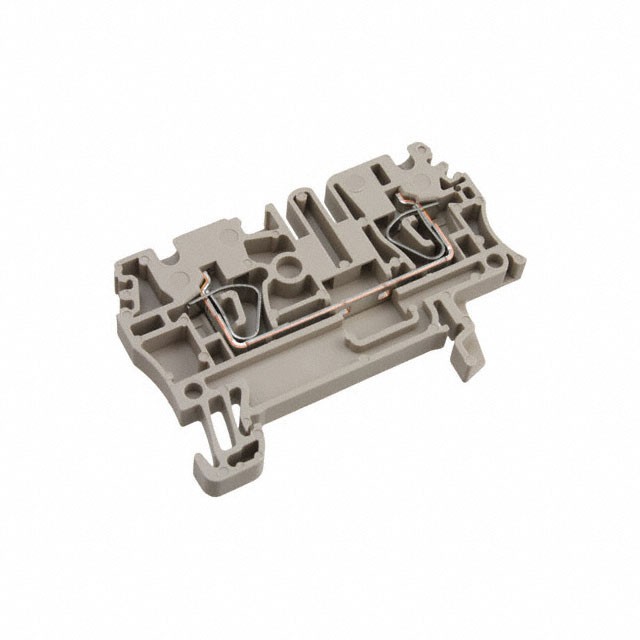

Terminal de alimentare, conexiune cu prindere tensiune, 2,5 mm², 800 V, 24 A, Beige Dark

Nr.

1608510000

Tip

ZDU 2.5

Gtin (ean)

4008190077969

Cantitate.

100 de articole

Adâncime

38,5 mm

Adâncime (inci)

1,516 inch

Adâncime, inclusiv șină din

39,5 mm

Înălţime

59,3 mm

Înălțime (inci)

2,335 inch

Lăţime

5,1 mm

Lățime (inci)

0. 201 inch

Greutate netă

6.925 g

Temperatura de depozitare

-25 grad ... 55 grad

Interval de temperatură de funcționare

Pentru intervalul de temperatură de funcționare, consultați EC Proiectarea Certificatului de testare / IEC Ex-certificat de conformitate

Temp. De funcționare continuă, Min.

-50 grad

Temp. De funcționare continuă, Max.

120 de grade

Material

Wemid

Culoare

bej întunecat

UL 94 Evaluarea inflamabilității

V-0

Certificat nr. (ATEX)

DEMKO15ATEX1467U

Certificat nr. (IECEX)

Iecexuld15.0008u

Max. tensiune (ATEX)

550 V

Curent (Atex)

22 A

SECȚIUNEA CRUSEI MAX. (Atex)

4 mm²

Max. tensiune (IECEX)

550 V

Curent (IECEX)

22 A

SECȚIUNEA CRUSEI MAX. (IECEX)

4 mm²

Interval de temperatură de funcționare

Pentru intervalul de temperatură de funcționare, consultați EC Proiectarea Certificatului de testare / IEC Ex-certificat de conformitate

Marcare en 60079-7

Ex eb II C GB

Ex -etichetă ex 2014/34/UE

II 2 Gd

Versiune

Conexiune de prindere de tensiune
pentru conector încrucișat plug-in
Un capăt fără conector

Placă de capac de capăt este necesară

Da

Numărul de niveluri

1

Numărul de puncte de prindere pe nivel

2

Numărul de potențiale pe nivel

1

Niveluri conectate intern

Nu

Conexiune PE

Nu

Calea ferată

TS 35

Versiune testată cu explozie

Da

Numărul de terminale similare

1

Laturi deschise

corect

Tip de montare

Snap-on

Tip de conexiune, conexiune suplimentară

Conexiune de prindere de tensiune cu actuatorul

Dimensiunea lamei

0. 6 x 3,5 mm

Gama de prindere, max.

4 mm²

Gama de prindere, min.

0. 05 mm²

Conexiune în secțiune transversală, blocată, max.

4 mm²

Conexiune în secțiune transversală, blocat, min.

0. 5 mm²

Direcția conexiunii

culme

Gauge la IEC 60947-1

A3

Numărul de conexiuni

2

Lungime de dezbrăcare

10 mm

Tipul de conexiune

Conexiune de prindere de tensiune

Conexiune de sârmă Secțiunea transversală AWG, Max.

AWG 12

Conexiune de sârmă Secțiunea transversală AWG, min.

AWG 30

Secțiune transversală de conectare la sârmă, fin blocat, max.

4 mm²

Secțiune transversală de conectare la sârmă, fină blocată, min.

0. 5 mm²

Conexiune de sârmă Secțiunea transversală, fină blocată cu Ferrule de fir DIN 46228/1, Max.

2,5 mm²

Conexiune de sârmă Secțiunea transversală, fină blocată cu Ferrule de fir DIN 46228/1, Min.

0. 5 mm²

Conexiune de sârmă Secțiunea transversală, fină blocată cu Ferrule de fir DIN 46228/4, Max.

2,5 mm²

Conexiune de sârmă Secțiunea transversală, fină blocată cu Ferrule de fir DIN 46228/4, Min.

0. 5 mm²

Conexiune de sârmă Secțiune transversală, miez solid, max.

4 mm²

Conexiune de sârmă Secțiune transversală, miez solid, min.

0. 5 mm²

Secțiune transversală evaluată

2,5 mm²

Tensiune nominală

800 V

Tensiune continuă evaluată

800 V

Curent evaluat

24 A

Curent la fire maxime

30 A

Standarde

IEC60947-7-1

Rezistență la volum Conform IEC 60947-7- x

1.33 mΩ

Impulsul nominal rezistă la tensiune

8 kV

Pierderea puterii în conformitate cu IEC 60947-7- x

0.77 W

Severitatea poluării

3
